PANASONIC松下錫膏印刷機
首頁>產品中心>PANASONIC松下錫膏印刷機
產品名稱：

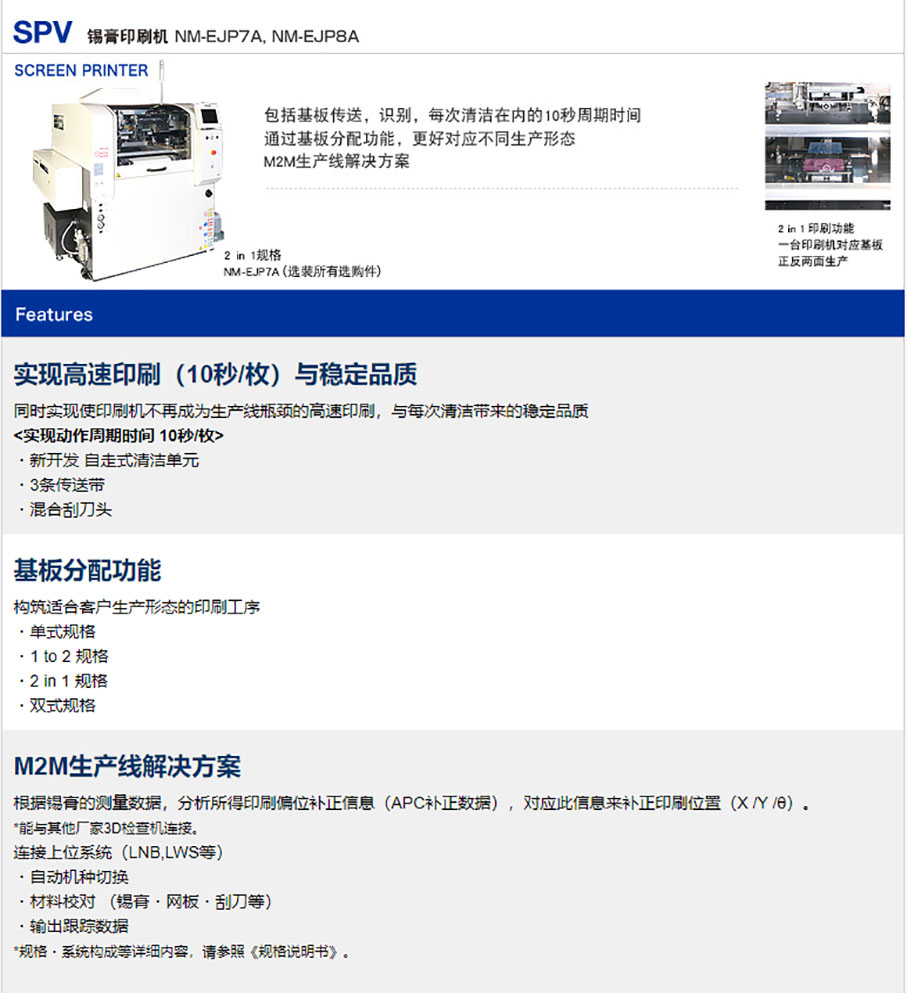

Panasonic松下SPV錫膏印刷機
產品特點
Panasonic松下SPV錫膏印刷機
- 上一個：
- Panasonic松下SPV-DC錫膏印刷機
- 下一個：
- Panasonic松下SPG錫膏印刷機
產品說明
規格參數
|
機種名 |
SPV |
SPV |
SPV |
SPV |
|
|
型號 |
NM-EJP7A |
NM-EJP7A（主機） NM-EJP8A（背面機） |
|||
|
基板尺寸 (mm) |
L 50 × W 50 ? L 350 × W 300（2 in 1規格時的最大尺寸 : L 350 × W 165） |
||||
|
印刷周期時間*1 |
10.0 s 包括傳送，基板定位，基板識別，印刷，每次清潔 印刷條件，清潔條件：本公司推薦條件 （基板 L 250 × W 165 時） ※ 不包括2 in 1 規格 |
||||
|
重復定位精度 |
2 Cpk ± 5.0 μm 6σ 同一基板識別后的定位精度 上述定位精度與± 5.0 μm ± 3σ （或 ±2.5 μm±1.5σ） 相同 |
||||
|
網板框尺寸 |
L 736 × W 736 、L 650 × W 550 、L 550 × W 650 、L 750 × W 750 、L 584 × W 584*2 |
||||
|
基板分配 功能有無 |
前工序 |
無 |
無 |
有 | 無 |
|
后工序 |
無 |
有 | 有 | 有 | |
|
電源*3 |
單相 AC 200、220、230、240V ±10 V 最大2.0 kVA |
單相 AC 200、220、230、240V ±10 V 最大4.0 kVA |
|||
|
空壓源 |
0.5 MPa |
0.5 MPa |
|||
|
網板清潔吸引：鼓風機規格*4 |
280 L/min(A.N.R.) |
560 L/min(A.N.R.) |
|||
|
網板清潔吸引：噴射器規格*4 |
380 L/min(A.N.R.) |
760 L/min(A.N.R.) |
|||
|
設備尺寸 (mm)*5 |
W 1 650 × D 1 517 × H 1 500 |
W 1 650 × D 3 044 × H 1 500 |
|||
|
重量*6 |
1 550 kg |
1 550 kg（主機）+ 1 450 kg（背面機） |
|||
*1 : 基板切換時間，隨前后工程的設備和基板尺寸以及基板下壓?jiǎn)卧氖褂玫惹闆r而異
*2 : 有關網板規格請參照《規格說明書》
*3 : 包括鼓風機、真空泵（選購件）
*4 : 使用網板吸著功能時
*5 : 不包括信號塔和觸摸屏
*6 : 選裝所有選購件時
*循環時間及精度等值，會隨條件而異。
*詳細請參照《規格說明書》。
